CT

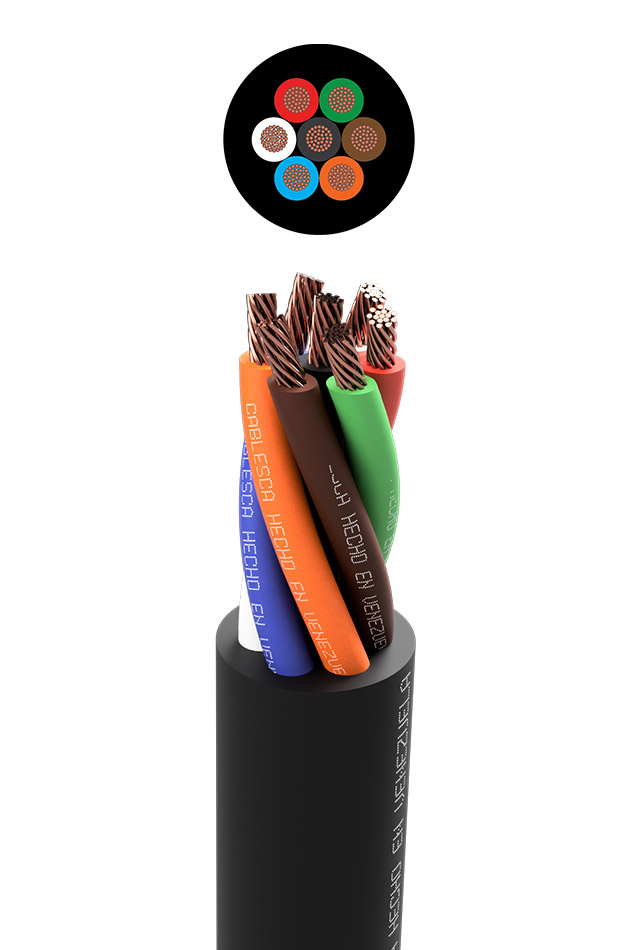

CONDUCTORES PARA SISTEMAS DE CONTROL, PROTECCIÓN, SEÑALIZACIÓN Y LÍNEAS DE TRANSMISIÓN.Descripción
Conductores de cobre para señales de bajo voltaje y control, con hilos finos y aislamiento individual de PVC. Agrupados en una cubierta protectora común, son flexibles y resistentes.Usos
Se usan en circuitos de control y señalización para sistemas de automatización industrial e instrumentación. Su diseño multiconductor permite transmitir varias señales simultáneamente en entornos exigentes.PRESENTACIÓN
Disponible en metros o en carrete de madera según solicitud del cliente.CARACTERÍSTICAS DE OPERACIÓN
Tensión máxima en servicio 600 voltios.Temperatura máxima en servicio 105°C.
COLORES DISPONIBLES
Color de Aislante. NOTA: El color del aislante interno puede ser negro numerado o en colores variados por solicitud del cliente.
Color de la cubierta. Todos los calibres
Negro
Calibre
Sección transversal por conductor mm²
Diámetro del conductormm
Espesor del aislante PVC 105°C mm
Diámetro del conductor aislado mm
Espesor de cubierta PVC 105°C mm
Diámetro aprox. externo mm
Tensión de prueba de chispeado A. C Kv.
Capacidad de corriente 90°C al aire libre ** Amp
Resistencia eléctrica máxima 20°C 0hm/km
Peso total aprox. kg/km
7X16 AWG
1,310
1,470
0,760
2,990
1,140
10,380
7,50
7
14,1
235,00
7x14 AWG
2,080
1,860
0,760
3,380
1,520
12,320
7,50
10
8,88
273,57
7X12 AWG
3,310
2,360
0,760
3,880
1,520
14,540
7,50
14
5,58
449,79
10x12 AWG
3,310
2,360
0,760
3,880
2,030
22,450
7,50
10
5,58
566,20
12x10 AWG
5,260
3,000
0,760
4,520
2,030
22,450
7,50
12
3,51
978,86
16x12 AWG
3,310
2,360
0,760
3,880
2,030
21,940
7,50
10
5,58
900,00
19x14 AWG
2,080
1,860
0,760
3,380
1,520
19,610
7,50
7
8,88
707,68
19x12 AWG
3,310
2,360
0,760
3,880
2,030
23,080
7,50
10
5,58
1065,62
20x12 AWG
3,310
2,360
0,760
3,880
2,030
24,100
7,50
10
5,58
1084,00
24x12 AWG
3,310
2,360
0,760
3,880
2,030
26,880
7,50
9
5,58
1303,00
27x16 AWG
1,310
1,470
0,760
2,990
2,030
21,840
7,50
4
14,1
767,00
-
*Código eléctrico nacional Tabla 400.5 (A) Ampacidades admisibles de cordones y cables flexibles, basadas en una temperatura ambiente de 30°C y temperatura del conductor a 105°C.
*Código eléctrico nacional Tabla 400.5 Factores de ajuste para más de tres conductores portadores de corriente en un cordón o cable flexible.
Los valores indicados son nominales y están sujetos a las tolerancias normales de fabricación y de las normas.
